পণ্যের পরামিতি
| আইটেম | স্পেসিফিকেশন |
|---|---|
| বাইরের ব্যাস | 10 মিমি - 200 মিমি |
| প্রাচীর বেধ | 1 মিমি - 20 মিমি |
| সর্বোচ্চ গতি | 10,000 RPM পর্যন্ত |
| ব্যালেন্সিং | G2.5 বা আরও ভাল |
| উপাদান | অ্যালুমিনিয়াম 6061-T6, 4130 অ্যালয়, টাইটানিয়াম গ্রেড 2 |
| MOQ | 10 পিসি |
বর্ণনা

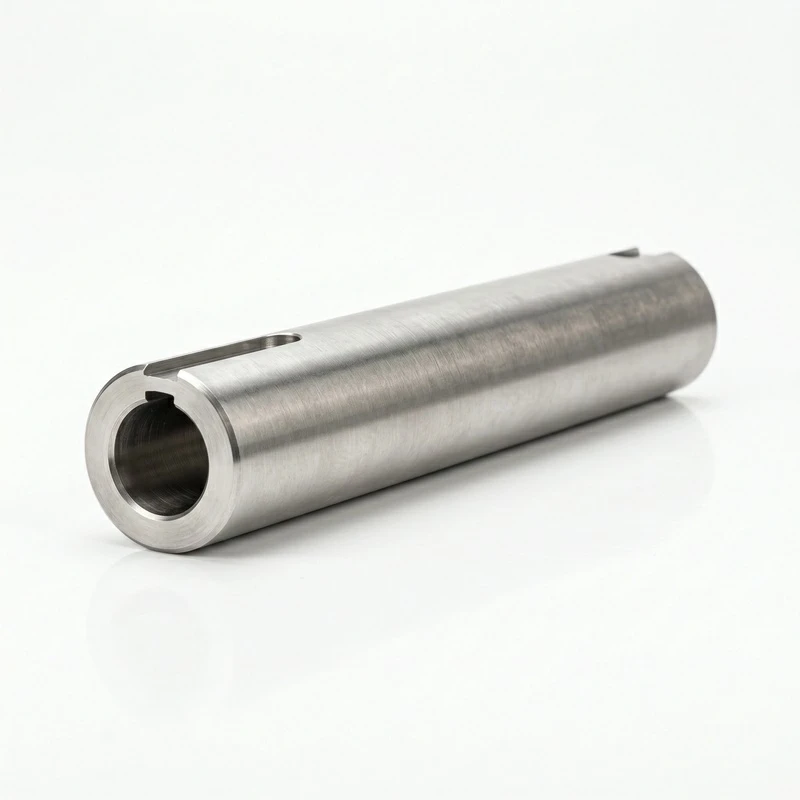

উচ্চ-গতির প্যাকেজিং যন্ত্রপাতি, মহাকাশ ঘূর্ণমান জয়েন্টগুলি, এবং মেডিকেল ইমেজিং সরঞ্জামগুলি প্রায়শই ফাঁপা টিউব শ্যাফ্টগুলিকে নির্দিষ্ট করে - তারা ঘূর্ণন জড়তা কমিয়ে রেখে সুনির্দিষ্ট গতির জন্য প্রয়োজনীয় দৃঢ়তা প্রদান করে৷ খোলা কেন্দ্র তারগুলি বা তরল লাইনগুলিকে অতিক্রম করার অনুমতি দেয়, যা একটি কঠিন খাদ দিয়ে সাজানো কঠিন। অ্যালুমিনিয়াম 6061-T6 অ{10}}ক্ষয়কারী পরিবেশে ভাল কাজ করে যেখানে ওজন গুরুত্বপূর্ণ. 4130 অ্যালয় বড় ওজনের শাস্তি ছাড়াই বেশি লোড পরিচালনা করে। টাইটানিয়াম গ্রেড 2 অ্যাপ্লিকেশনের জন্য সংরক্ষিত যেখানে জারা প্রতিরোধ ক্ষমতা এবং ন্যূনতম ভর উভয়ই গুরুত্বপূর্ণ - মহাকাশ-গ্রেড। প্রাচীর বেধ ±0.05 মিমি নির্ভুল বিরক্তিকর মাধ্যমে রাখা হয়, তাই নমনীয় দৃঢ়তা উত্পাদন রান জুড়ে সামঞ্জস্যপূর্ণ থাকে। G2.5-তে ডায়নামিক ব্যালেন্সিং 10,000 RPM পর্যন্ত মসৃণ অপারেশন বজায় রাখে।
কেন একটি পাতলা-ওয়াল শ্যাফ্ট সংকোচনের অধীনে বাঁকতে পারে
পাতলা দেয়াল সহ একটি ফাঁপা খাদ একই বাইরের ব্যাসের একটি কঠিন শ্যাফ্টের তুলনায় কম বাকলিং প্রতিরোধ ক্ষমতা রাখে। অয়লার বাকলিং সূত্রটি একটি প্রদত্ত দৈর্ঘ্য এবং বাইরের ব্যাসের জন্য এটি স্পষ্টভাবে - দেখায়, প্রাচীরের বেধ কমে যাওয়ার সাথে সাথে গুরুত্বপূর্ণ লোড কমে যায়। ফাঁপা টিউব শ্যাফ্টগুলি উচ্চ গতির ঘূর্ণনশীল অ্যাপ্লিকেশনের জন্য চমৎকার যেখানে জড়তা হ্রাস করা অগ্রাধিকার। এগুলি উচ্চ- থ্রাস্ট অ্যাপ্লিকেশনের জন্য দুর্বল পছন্দ৷
FAQ
প্রশ্ন 1: MOQ?
A1: 10 টুকরা।
প্রশ্ন 2: উপকরণ?
A2: অ্যালুমিনিয়াম 6061-T6, 4130 খাদ, টাইটানিয়াম গ্রেড 2।
প্রশ্ন 3: গতির ক্ষমতা?
A3: G2.5 ব্যালেন্সিং সহ 10,000 RPM পর্যন্ত।
প্রশ্ন 4: প্রাচীর বেধ সহনশীলতা?
A4: ±0.05 মিমি স্ট্যান্ডার্ড।
প্রশ্ন 5: কনফিগারেশন শেষ?
A5: কাস্টম ফ্ল্যাঞ্জ, কাপলিং ফিচার, বিয়ারিং সিট, এনকোডার মাউন্ট - আপনার প্রয়োজনীয়তা উল্লেখ করুন।
প্রশ্ন 6: ন্যূনতম প্রাচীর বেধ?
A6: প্রায় 1 মিমি - আমরা RFQ এর সময় সম্ভাব্যতা পরীক্ষা করি।
নির্ভুল উৎপাদনে গুণমান অ-আলোচনাযোগ্য নয়। প্রতিটি উপাদান উত্পাদনের প্রতিটি পর্যায়ে কঠোর পরিদর্শনের মধ্য দিয়ে যায়।
- ISO 13485- সম্পূর্ণ FDA সম্মতি সমর্থন; মেডিকেল ডিভাইস উপাদান জন্য মান ব্যবস্থাপনা সিস্টেম
- ISO 11607 / FDA 21 CFR 820- ইমপ্লান্টযোগ্য এবং অস্ত্রোপচার ডিভাইসগুলির জন্য প্যাকেজিং এবং নির্বীজন বৈধতা
- ASTM F136/F67- ইমপ্লান্ট-গ্রেড টাইটানিয়াম এবং স্টেইনলেস জন্য উপাদান স্পেসিফিকেশন সম্মতি
- প্রথম নিবন্ধ পরিদর্শন (এফএআই)- প্রতিটি চিকিৎসা উপাদানের জন্য সম্পূর্ণ মাত্রিক এবং কার্যকরী প্রতিবেদন
- সিএমএম পরিদর্শন- জটিল জ্যামিতি এবং আঁটসাঁট সহনশীলতার জন্য পরিমাপের সমন্বয় করুন
- পৃষ্ঠের রুক্ষতা পরিমাপ- প্রতিটি পরিদর্শন প্রতিবেদনের সাথে Ra, Rz, এবং Rt চার্টিং
- প্যাসিভেশন / ইলেক্ট্রোপলিশিং- জারা প্রতিরোধের জন্য ASTM A967 পদ্ধতি
- উপাদান ট্রেসেবিলিটি- তাপ নম্বর ট্র্যাকিং কাঁচামাল থেকে সমাপ্ত অংশ পর্যন্ত
কাঁচামাল থেকে সমাপ্ত পণ্য পর্যন্ত, প্রতিটি পদক্ষেপ নিয়ন্ত্রিত এবং নথিভুক্ত করা হয়:
- উপাদান নির্বাচন- উপাদান শংসাপত্র সহ গ্রাউন্ড বার বা নকল ফাঁকা
- রুক্ষ মেশিনিং- CNC ধাপ, খাঁজ, এবং বৈশিষ্ট্যের দিকে মোড় নিচ্ছে
- স্প্লিনিং / কীওয়ে কাটিং- ট্রান্সমিশন বৈশিষ্ট্যের জন্য হবিং বা ব্রোচিং
- তাপ চিকিত্সা- ইন্ডাকশন শক্ত করা, কেস-শক্তকরণ, বা-শক্তকরণের মাধ্যমে
- নাকাল শেষচূড়ান্ত ব্যাস/সহনশীলতার জন্য - কেন্দ্রবিহীন বা মধ্যবর্তী-কেন্দ্র
- পলিশিং / সুপারফিনিশিং- ভারবহন পৃষ্ঠের জন্য Ra 0.2–0.8 μm পৃষ্ঠের ফিনিস
- পরিদর্শন এবং প্যাকেজিং- CMM চেক, পৃষ্ঠের রুক্ষতা রিপোর্ট, মরিচা প্রতিরোধ প্যাকেজিং
