পণ্যের পরামিতি
| আইটেম | স্পেসিফিকেশন |
|---|---|
| উপাদান | কার্বন ইস্পাত (1045, 4140), খাদ ইস্পাত (4340) |
| ফরজিং পদ্ধতি | খুলুন-ডাই, রিং রোলিং |
| আবেদন | অবিচ্ছেদ্য flanges, couplings, pulleys সঙ্গে shafts |
| তাপ চিকিত্সা | অ্যানিলড, নরমালাইজড, প্রশ্নোত্তর |
| MOQ | 5 পিসি |
বর্ণনা

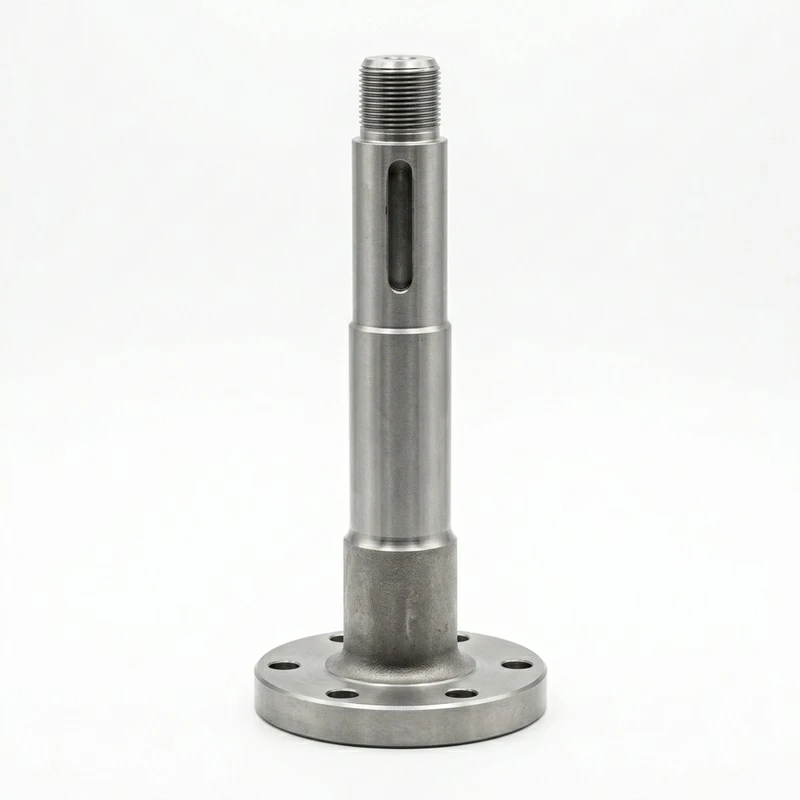

নকল ফ্ল্যাঞ্জ শ্যাফ্টগুলি শ্যাফ্ট এবং ফ্ল্যাঞ্জকে একক ফোরজিং - হিসাবে একত্রিত করে যা পৃথক শ্যাফ্ট এবং ফ্ল্যাঞ্জ উপাদানগুলির মধ্যে ঢালাই দূর করে। ইন্টিগ্রেটেড ফোরজিং বানোয়াট অ্যাসেম্বলির তুলনায় উচ্চতর শক্তি প্রদান করে, শস্য প্রবাহ যা জোড় জয়েন্টে থামার পরিবর্তে অংশের কনট্যুর অনুসরণ করে। ফ্ল্যাঞ্জটি শ্যাফটের সাথে নকল অবিচ্ছেদ্য - সমগ্র ক্রস-বিভাগটি অবিচ্ছিন্ন নকল শস্য কাঠামো। এর মানে হল ফ্ল্যাঞ্জ ওয়েল্ড রুটে ফাটল ছাড়াই বেশি লোড নিতে পারে এবং শ্যাফ্ট-ফ্ল্যাঞ্জ জংশন একটি বানোয়াট ডিজাইনের চেয়ে বেশি বাঁকানো মোমেন্ট পরিচালনা করে।
ওয়েল্ড-বিনামূল্যে সুবিধা
নকল ফ্ল্যাঞ্জ ঢালাই জয়েন্টের দুর্বলতা দূর করে - উচ্চ লোড অ্যাপ্লিকেশনের জন্য আরও ভাল। শস্য প্রবাহ অংশ কনট্যুর অনুসরণ করে, welds দ্বারা বিঘ্নিত না.
FAQ
প্রশ্ন 1: MOQ?
A1: ওপেন-ডাই ফোরজিংসের জন্য 5 পিস।
প্রশ্ন 2: ফরজিং পদ্ধতি?
A2: পৃথক টুকরোর জন্য ওপেন-ডাই, বড় ফ্ল্যাঞ্জের জন্য রিং রোলিং।
প্রশ্ন 3: উপকরণ?
A3: 1045, 4140 কার্বন/অ্যালি স্টিল. 4340 সর্বোচ্চ শক্তি প্রয়োগের জন্য।
প্রশ্ন 4: তাপ চিকিত্সা?
A4: চূড়ান্ত মেশিনের আগে অ্যানিলড, নরমালাইজড বা Q&T সরবরাহ করা হয়।
প্রশ্ন 5: কাস্টম কনফিগারেশন?
A5: হ্যাঁ। কাস্টম ফ্ল্যাঞ্জ ব্যাস, খাদ দৈর্ঘ্য, কীওয়ে এবং ড্রিলিং বৈশিষ্ট্য।
প্রশ্ন৬: ওয়েল্ড-বিনামূল্যে সুবিধা?
A6: হ্যাঁ। নকল ফ্ল্যাঞ্জ ঢালাই জয়েন্টের দুর্বলতা দূর করে - উচ্চ লোড অ্যাপ্লিকেশনের জন্য আরও ভাল।
নির্ভুল উৎপাদনে গুণমান অ-আলোচনাযোগ্য নয়। প্রতিটি উপাদান উত্পাদনের প্রতিটি পর্যায়ে কঠোর পরিদর্শনের মধ্য দিয়ে যায়।
- ISO 9001:2015- গুণমান পরিচালন ব্যবস্থা নকশা এবং উত্পাদন কভার করে৷
- API 6D / API 600- ভালভ উপাদান এবং ফ্ল্যাঞ্জের জন্য ডিজাইন এবং টেস্টিং কমপ্লায়েন্স
- হাইড্রোস্ট্যাটিক চাপ পরীক্ষা- প্রতিটি ভালভের শরীরের চাপ-1.5× রেট করা চাপে পরীক্ষা করা হয়েছে
- এমপিআই/এলপিআই- জোড়ের অখণ্ডতার জন্য চৌম্বকীয় কণা এবং তরল অনুপ্রবেশকারী পরিদর্শন
- সিই/এটিএক্স- EU বাজারের জন্য চাপের সরঞ্জাম নির্দেশিকা সম্মতি উপলব্ধ
- প্যাসিভেশন / ইলেক্ট্রোপলিশিং- জারা প্রতিরোধের জন্য ASTM A967 পদ্ধতি
- উপাদান ট্রেসেবিলিটি- তাপ নম্বর ট্র্যাকিং কাঁচামাল থেকে সমাপ্ত অংশ পর্যন্ত
কাঁচামাল থেকে সমাপ্ত পণ্য পর্যন্ত, প্রতিটি পদক্ষেপ নিয়ন্ত্রিত এবং নথিভুক্ত করা হয়:
- বিলেট হিটিং- তাপমাত্রা পর্যবেক্ষণ সহ ফোরজিং তাপমাত্রায় নির্ভুল গরম করা
- ফরজিং- বন্ধ-ডাই, খোলা-ডাই, বা রিং রোলিং কাছাকাছি-নেট আকৃতিতে
- ছাঁটাই / ছিদ্র করা- ফ্ল্যাশ অপসারণ এবং বোর অপারেশন
- তাপ চিকিত্সা- প্রয়োজনে-শক্তকরণ, কেস-শক্তকরণ, বা বয়স-শক্তকরণের মাধ্যমে
- ফিনিশিং মেশিনিং- CNC মেশিনিং, গ্রাইন্ডিং, বা সুপার-শেষ মাত্রায় ফিনিশিং
- সারফেস ট্রিটমেন্ট- উল্লিখিত হিসাবে অ্যানোডাইজিং, প্লেটিং, বা শট পিনিং
- পরিদর্শন এবং পরীক্ষা- মাত্রিক পরীক্ষা, কঠোরতা পরীক্ষা, পৃষ্ঠ পরিদর্শন
- পরিষ্কার এবং প্যাকেজিং- ডিগ্রীজিং, মরিচা প্রতিরোধ, এবং প্রতিরক্ষামূলক প্যাকেজিং
গরম ট্যাগ: নকল ফ্ল্যাঞ্জ শ্যাফ্ট, চীন নকল ফ্ল্যাঞ্জ শ্যাফ্ট নির্মাতারা
