পণ্যের পরামিতি
| আইটেম | স্পেসিফিকেশন |
|---|---|
| হাব ব্যাস | 25 মিমি - 200 মিমি |
| স্প্লাইন কাউন্ট | 6 - 48 টি দাঁত |
| মান | ANSI B92.1, DIN 5480, কাস্টম |
| উপাদান | 17-4 PH স্টেইনলেস, 4340 অ্যালয় স্টিল |
| MOQ | 10 পিসি |
বর্ণনা

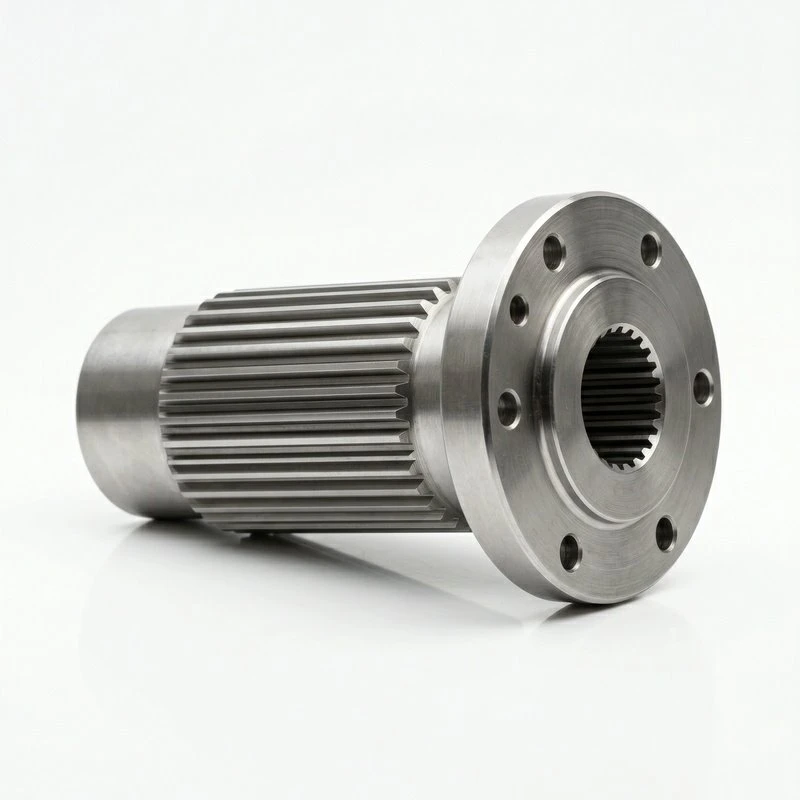

স্প্লাইন্ড শ্যাফ্ট হাবগুলি ঘূর্ণায়মান উপাদানগুলিকে সংযুক্ত করে যখন টর্ককে স্লিপেজ ছাড়াই অতিক্রম করতে হয় - অভ্যন্তরীণ স্প্লাইনগুলি বাহ্যিক স্প্লাইনের সাথে সঙ্গী করে, একটি কীওয়ে ব্যবস্থা পরিচালনা করতে পারে তার চেয়ে বেশি দাঁত জুড়ে লোড বিতরণ করে। এই ধরনের ইতিবাচক, সুনির্দিষ্ট সংযোগের জন্য মেডিকেল ইমেজিং সরঞ্জাম, মহাকাশ অ্যাকুয়েটর এবং শিল্প অটোমেশন ড্রাইভট্রেনগুলি স্প্লাইন ব্যবহার করে।
17-4 PH স্টেইনলেস বৃষ্টিপাত-জারা প্রতিরোধের বজায় রাখার সময় ভাল শক্তির স্তরে শক্ত করে - সামুদ্রিক, চিকিৎসা এবং খাদ্য-প্রক্রিয়াকরণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে মরিচা সহ্য করা যায় না. 4340 অ্যারোস্পেস এবং সামরিক প্রয়োগের ক্ষেত্রে শক্তি এবং সামরিক প্রয়োগ উভয় ক্ষেত্রেই অ্যালয় ইস্পাত উচ্চ টর্ক গ্রহণ করে৷
ব্রোচিং বা মিলিং প্রধান ব্যাস, ছোট ব্যাস এবং দাঁতের ফাঁকে অভ্যন্তরীণ দাঁতের - সহনশীলতা তৈরি করে কারণ জ্যামিতি নির্ধারণ করে যে সমস্ত ব্যস্ততা জুড়ে সমানভাবে লোড বিতরণ করা হয়।
স্প্লিনড বনাম কীওয়ে সংযোগ
FAQ
প্রশ্ন 1: MOQ?
A1: 10 টুকরা।
প্রশ্ন 2: মান?
A2: ANSI B92.1 এবং DIN 5480. কাস্টম কনফিগারেশন উপলব্ধ।
প্রশ্ন 3: উপকরণ?
A3: 17-4 PH স্টেইনলেস, 4340 খাদ। অনুরোধে আরও উপলব্ধ।
Q4: বোর কনফিগারেশন?
A4: সরাসরি-বোর, স্টেপ বোর, পাইলট বৈশিষ্ট্য।
প্রশ্ন 5: মাধ্যমিক বৈশিষ্ট্য?
A5: কীওয়ে, থ্রেডেড হোল, ফেস ফিচার - স্ট্যান্ডার্ড সেকেন্ডারি অপারেশন।
প্রশ্ন 6: স্প্লাইন গণনা?
A6: 6 থেকে 48 দাঁত ব্যাস এবং টর্ক প্রয়োজনীয়তার উপর নির্ভর করে।
নির্ভুল উৎপাদনে গুণমান অ-আলোচনাযোগ্য নয়। প্রতিটি উপাদান উত্পাদনের প্রতিটি পর্যায়ে কঠোর পরিদর্শনের মধ্য দিয়ে যায়।
- ISO 13485- সম্পূর্ণ FDA সম্মতি সমর্থন; মেডিকেল ডিভাইস উপাদান জন্য মান ব্যবস্থাপনা সিস্টেম
- ISO 11607 / FDA 21 CFR 820- ইমপ্লান্টযোগ্য এবং অস্ত্রোপচার ডিভাইসগুলির জন্য প্যাকেজিং এবং নির্বীজন বৈধতা
- ASTM F136/F67- ইমপ্লান্ট-গ্রেড টাইটানিয়াম এবং স্টেইনলেস জন্য উপাদান স্পেসিফিকেশন সম্মতি
- প্রথম প্রবন্ধ পরিদর্শন (এফএআই)- প্রতিটি চিকিৎসা উপাদানের জন্য সম্পূর্ণ মাত্রিক এবং কার্যকরী প্রতিবেদন
- সিএমএম পরিদর্শন- জটিল জ্যামিতি এবং আঁটসাঁট সহনশীলতার জন্য পরিমাপের সমন্বয় করুন
- পৃষ্ঠের রুক্ষতা পরিমাপ- প্রতিটি পরিদর্শন প্রতিবেদনের সাথে Ra, Rz, এবং Rt চার্টিং
- প্যাসিভেশন / ইলেক্ট্রোপলিশিং- জারা প্রতিরোধের জন্য ASTM A967 পদ্ধতি
- উপাদান ট্রেসেবিলিটি- কাঁচামাল থেকে সমাপ্ত অংশ পর্যন্ত হিট নম্বর ট্র্যাকিং
কাঁচামাল থেকে সমাপ্ত পণ্য পর্যন্ত, প্রতিটি পদক্ষেপ নিয়ন্ত্রিত এবং নথিভুক্ত করা হয়:
- উপাদান নির্বাচন- উপাদান শংসাপত্র সহ গ্রাউন্ড বার বা নকল ফাঁকা
- রুক্ষ যন্ত্র- CNC ধাপ, খাঁজ, এবং বৈশিষ্ট্যের দিকে মোড় নিচ্ছে
- স্প্লিনিং / কীওয়ে কাটিং- ট্রান্সমিশন বৈশিষ্ট্যের জন্য হবিং বা ব্রোচিং
- তাপ চিকিত্সা- ইন্ডাকশন শক্ত করা, কেস-শক্তকরণ, বা-শক্তকরণের মাধ্যমে
- নাকাল শেষচূড়ান্ত ব্যাস/সহনশীলতার জন্য - কেন্দ্রবিহীন বা মধ্যবর্তী-কেন্দ্র
- পলিশিং / সুপারফিনিশিং- ভারবহন পৃষ্ঠের জন্য Ra 0.2–0.8 μm পৃষ্ঠের ফিনিস
- পরিদর্শন এবং প্যাকেজিং- CMM চেক, পৃষ্ঠের রুক্ষতা রিপোর্ট, মরিচা প্রতিরোধ প্যাকেজিং
